首頁產品介紹UL2919 低電壓R.G.B CABLE雙層隔離電纜 / 鋁箔銅網遮蔽

雙層隔離電纜 / 鋁箔銅網遮蔽

★鋁箔麥拉
★地線:24AWG 鍍錫軟銅線(特殊需求須另外告知)
★編織銅網:鍍錫軟銅線85%遮蔽率

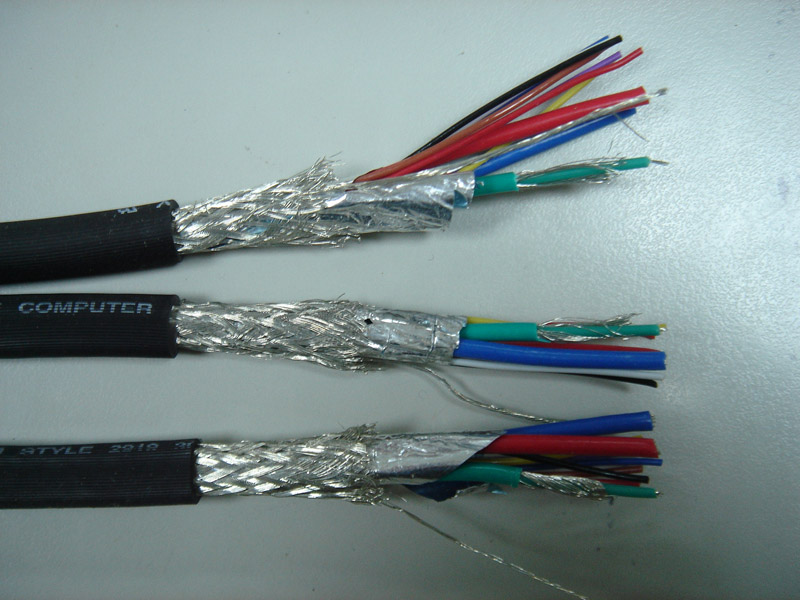

後台圖片

詳細說明

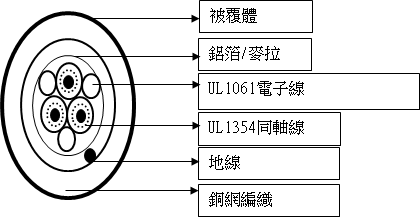

  • 電纜整體結構示意圖 :
  • 導體規格 :
     鍍錫軟銅絞線
    UL TYPE 線號 線數 / 線徑 mm 絕緣材質/完成外徑 mm
    UL1354 28AWG 0.127*7 FPE: 1.5
    SR-PVC: 2.5
    UL1061 26AWG 0.16*7
  • 隔離(遮蔽)規格 :
    ★鋁箔麥拉
    ★地線:24AWG 鍍錫軟銅線(特殊需求須另外告知)
    ★編織銅網:鍍錫軟銅線85%遮蔽率
  • 被覆體 :
    被覆體材質: PVC
    被覆體顏色:本廠常用標準色為黑、 灰、 象牙白(*特殊色系可依客戶需求製作,唯須M.O.Q限制,歡迎洽詢*)
    被覆體完成外徑:請參照本公司標準被覆完成外徑表,並可依客戶需求酌量加大
  • 電纜芯線製作範圍 :
    R.G.B是由三條同軸線+電子線組成,(R):紅色 (G):綠色 (B):藍色
    其範圍為:3同軸+3C~3同軸+9C
  • 額定溫度:
    80℃
  • 額定電壓 :
    30 Volt
  • 安規標準 :
    可通過UL VW-1、 CL2及 CSA FT1垂直耐燃測試
  • 應用範圍 :
    R.G.B CABLE用於傳輸視訊設備、顯示器.
*本公司所生產線材均已符合綠色環保材質(Rohs)!
  • 被覆完成外徑建議表
    ●非庫存品即須訂製生產,最小訂購量(M.O.Q): 1000米
    UL Type
    2919
    導體 芯線數 UL 型號 完成外徑(mm) 庫存品
    線號 線數/線徑
    3+3 28 0.127*7 3 UL 1354 8.5
    26 0.16*7 3 UL 1061
    3+4 28 0.127*7 3 UL 1354 8.5
    26 0.16*7 4 UL 1061
    3+5 28 0.127*7 3 UL 1354 8.5
    26 0.16*7 5 UL 1061
    3+6 28 0.127*7 3 UL 1354 8.5
    26 0.16*7 6 UL 1061
    3+7 28 0.127*7 3 UL 1354 8.5
    26 0.16*7 7 UL 1061
    3+8 28 0.127*7 3 UL 1354 8.5
    26 0.16*7 8 UL 1061
    3+9 28 0.127*7 3 UL 1354 8.5
    26 0.16*7 9 UL 1061
    5+5 28 0.127*7 5 UL 1354 9.0
    26 0.16*7 5 UL 1061
  • *以上為本公司常用規格,如有特殊規格,歡迎來電洽詢!
